Rangkaian Charger Tenaga Surya / Solar Charger 20 Ampere

Solar Charger Controller adalah charger baterai yang disuplai dari panel surya / fotovoltaik. Kit elektronik ini berfungsi untuk mengatur arus dari panel surya ke dalam baterai. Kit ini memiliki fitur yang lengkap dan pengoperasian yang mudah dengan satu potensiometer untuk pengaturan tegangan mengambang / floating voltage, dan kompensasi suhu ruang otomatis, sehingga masa pakai baterai akan lebih lama. Dilengkapi juga dioda untuk proteksi kutub terbalik.

Rangkaian ini memiliki kelebihan dalam hal efisiensi, kesederhanaan, dan kehandalan. Sebuah sistem tenaga surya menengah dapat dibangun dengan rangkain ini, sebuah panel surya 12V (nominal) yang mampu menyediakan arus 100mA sampai 20Amp, dan sebuah baterai yang memiliki kapasitas dari 60AH sampai 400AH.

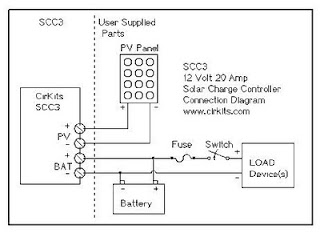

Gambar dibawah ini menunjukkan ilustrasi sistem tenaga surya sederhana.

Salah satu hal penting yang perlu diperhatikan adalah untuk mencocokkan kapasitas panel surya dengan amp-jam rating baterai(C). Sebuah baterai memiliki pengisian maksimum sebesar C/10, sehingga baterai dengan kapasitas 60AH harus dihubungkan dengan panel surya tidak lebih dari 6 amp. Dianjurkan untuk memeriksa lembar data produsen baterai untuk menemukan muatan maksimum yang diijinkan, kemudian pilih panel surya yang tidak melebihi nilai tersebut. Di sisi lain, jika arus keluaran panel surya terlalu rendah, baterai mungkin tidak pernah terisi penuh. Dengan perubahan beberapa bagian, rangkain ini dapat bekerja sebagai charge controller untuk tegangan kerja 24V/15A. Para 24V bagian perbedaan ditampilkan pada gambar rangakaian di atas.

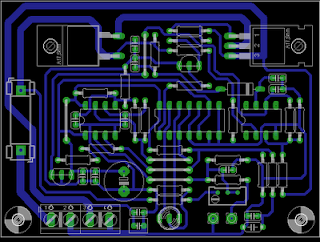

Rangkaian ini juga dapat dimodifikasi untuk kapasitas yang lebih besar. Gambar rangkaian di atas mengilustrasikan untuk kapasitas 60Ampere. Untuk desain PCB, untuk rangkaian ini telah tersedia pcb kualitas hobi yang dapat anda gunakan untuk memenuhi kebutuhan listrik mandiri anda.

Aplikasi sistem tenaga surya dapat anda terapkan misalnya pada sistem penerangan lampu jalan raya. Anda dapat menggunakan lampu led beriluminasi tinggi / High Power LED untuk mendapatkan efisiensi energi yang lebih besar. Led ini dapat anda dapatkan di toko lokal dengan harga yang terjangkau.
